Shandong TaoFong CNC Machine Tool Co., Ltd. on Hiinas üks juhtivaid treipingi cnc tootjaid ja tarnijaid ning toetab ka kohandatud teenust. Tere tulemast ostma meie tehasest kvaliteetset treipingi cnc müügiks. Saadaval on hea teenindus ja mõistlik hind.

Treipink CNC TCK80 on omamoodi väga vastupidav, suure täpsusega horisontaalse kaldpinnaga-CNC-treipink, mis suudab tõhusalt töödelda suuri ja raskeid metallmaterjale stabiilse täpsusega silindriliste, kooniliste, keeruliste-kõverjooneliste ja mitme{3}}keermega osade kujul; Sellest on kujunenud uus tüüp, millel on 45 kraadi paksendatud integreeritud-kaldkiht, tohutu töötlemisala, ülitugev spindli pöördemoment ja nutikas automaat-juhtimissüsteem, mis lahendab probleeme, nagu piiratud töötlemisulatus, ebapiisav raske{9}}jäik ja nõrk kandevõime suurte osade jaoks. Kõrge tugevusega, sisemise soonikuga tugevdatud ja optimeeritud kuumtöödeldud-malmmaterjalist, mis suudab töödelda mitmesuguseid tavaliselt töödeldud metallmaterjale, sealhulgas süsinikterast, roostevaba terast, alumiiniumisulamit, messingit, malmi või kõrgekvaliteedilisi legeerteraseid. See pakub stabiilset, täpset ja kiiret lahendust suurtele-täppistootmistöökodadele, raskete{16}}tööpinkide tööstusele, autoosade masstootmisliinile, kosmosetarvikute tootmisele, suuremahuliste{18}komponentide tootmisele jne, integreerib üli-raskeveokite võimeid ja unikaalseid funktsioone, kõrge täpsusega{2}b}t. paigutus.

Toote eelised

45 kraadi paksendatud integreeritud kaldus voodi ja üliraske{1}}jäikus

TCK-80-l on suur, laiendatud kombineeritud kaldtasapinnaline alusraam; seega ületab selle keskmise suurusega -kallutaja maht ja kaal tüüpiliste keskmise suurusega-mudelite oma. Alusmaterjalina kasutatakse malmi, mis on pärast karastamist ja neli korda kunstlikult vanandatud, et kõrvaldada sisemine pinge ja vibratsioonikindlus ja pikendada kasutusiga. Kaal on 6000 kuni 10000 kg; Hea püsivusega suuremate või raskemate tööde -deformatsioonita töötlemiseks; Talub mitu korda suuremat koormust kui tavalised kaldus voodiga treipingid.

Ergonoomiline disain ja lihtne hooldus

45-kraadise kaldega alus Disain, mis pakub sobivat töönurka Lihtsaks lähenemiseks töötlemisalale, tööriista tornile ja juhtpaneelile; vähendab operaatori väsimust, mis on põhjustatud sellistes tingimustes pikaajalisest tööst. Kasutatakse suletud korpust, millel on ohutu väljalülitusseade-, mis hoiab ära lõikevedeliku või sisemiste komponentide hõõrdumisest tingitud vigastused töö ajal. Automaatne kesk{4}}määrdesüsteem on kulumis- ja hoolduskulude vähendamiseks teostanud juhiku ja kuulkruvide jne fikseeritud-punktiga kvantifitseeritud õlitamise.

Kõrge täpsus ja võimas automaatne töö

Varustatud suure -jõudlusega CNC-süsteemiga (standardina GSK980TDC, valikuliselt Siemens, FANUC või Mitsubishi), mis suudab teostada automaatset programmeerimist, programmide simulatsiooni, parameetrite salvestamise funktsiooni, reaalajas{2}}muutmise funktsiooni, rikete automaatse-parandusfunktsiooni ning tagab värvilise LCD-ekraani ja töötamise mugavaks{3}}. Umbes pool sekundit 12-jaama servo-torni tööriista-muutmiseks, mis vähendab oluliselt tühikäigu töötlemise aega. Spindli käitab 22-30 kW suure võimsusega muutuva sagedusega{15}}mootor ja selle muutuva kiiruse variatsioonivahemik on 30–3000 p/min; See suudab vastata erinevatele lõiketingimustele erinevatel kiirustel, näiteks alumiiniumisulamite kiirel{16}}lõikamisel või madala legeerteraste{18}}töötlemisel. Nii X- kui ka Z-telje servomootoriga otseühendamiseks kasutatakse eellaadivat madala müratasemega ülitäpset kuulkruvi; Positsioneerimistäpsus vastab ±0,01 mm nõudele, samas kui korratavus ületab ±0,006 mm.

Tõhus gravitatsioonilise kiibi eemaldamine ja pidev automatiseeritud töötlemine

Lamedate{0}}treipinkide probleemi, mis ei suuda laastu koguda, lahendab kaldkiht TCK80; Gravitatsioon aitab neid kiipe vabastada. Lõikamisel tekkivad laastud ja jahutusvedelik langevad loomulikult paigaldatud tõhusasse -automaatsesse laastu-edastussüsteemi raskusjõu mõjul, et vältida laastude ummistumist töötlemiskohas ning kaitsta juhtsiini, spindlit ja tööriista kulumise ja termilise deformatsiooni eest. See konstruktsioon lühendab käsitsi-puhastusaega umbes poole võrra, tagab pideva iseenesliku-töötamise ja 24 tunni võrra pikema tööriista eluea pikeneb kuni kolm-neli korda pikem tootmistõhusus ja stabiilsus.

Toote peamised tehnilised parameetrid

SPETSIFIKATSIOONID	Ühikud	TCK80	TCK63Y
Kiigu voodi kohal	mm	800	800
Pöörake üle risti liumäe	mm	600	500
Max tooriku pikkus	mm	1000 /1500 /2000 /3000	1000/1500/2000/3000
Max lõike läbimõõt	mm	660/630	500/600
Spindli ava	mm	105	105
Spindli nina tüüp	-	A2-11	A2-11
Spindli kiiruse astmed	-	Astmeteta	Astmeteta
Spindli kiiruste vahemik	p/min	50-1500	50-1500
Chuck	-	15'' õõnes hüdrauliline padrun	15'' õõnes hüdrauliline padrun
X-telje liikumine	mm	335	350
Y-telje liikumine	mm		±75
Z-telje käik	mm	1000/1500/2000/3000	900/1400/1900/2900
X-telje kiirkäik	m/min	12	12
Y-telje kiirkäik	m/min		12
Z-telje kiirkäik	mm/min	16	16
Peamine mootori võimsus	kw	15/18.5	15/18.5
Torni tüüp		Servo torn 12 asend	12-jaamaline Y-teljega jõutorn
Torni mudel			BMT65-ER40
Tailstock sulepea kitsenev	-	MT6	MT6
Sabatoe baasi sõit	mm	900/1400/1950/2950	900/1400/1900/2900
Juhtsiini tüüp	-	Kaldus voodi lineaarne siin
Masina kaal	kg	6000/7000/8000/10000	8000/9000/10000/12000

Masina standardsed üksikasjad

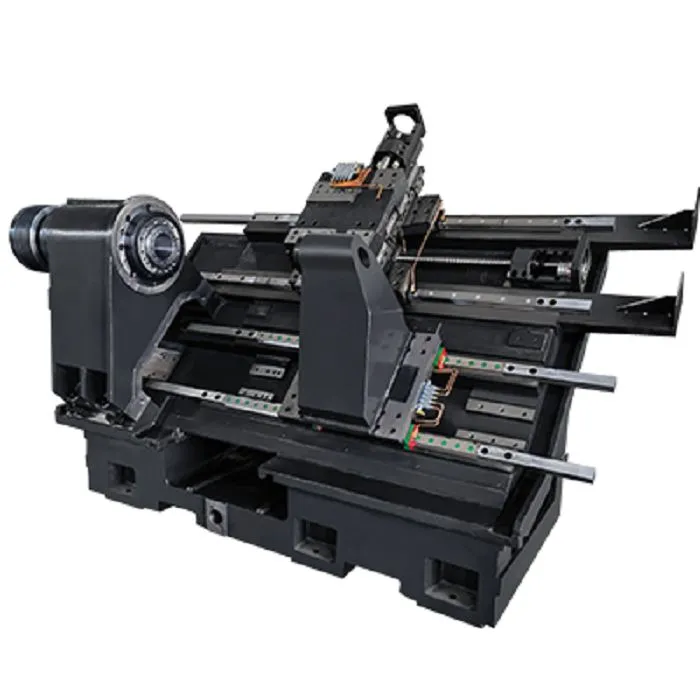

INTEGRAALNE VALUKONSTRUKTSIOON

1.Kõrge tugevus ja kvaliteetne ühes tükis malm.
2. Kasutage 30-kraadise kaldega voodivalu

SINDLIÜKSUSED

Standard: Hiina kuulus spindliüksus, spindli kiirus astmeteta 4500 pööret minutis

LINEAR RÖÖB

Standard: TaiwanHIWIN palllineaarsed rööpad.

KRUVI

Standardne:Nanjing/TaiwanKruvi kasutadesSKF laager.

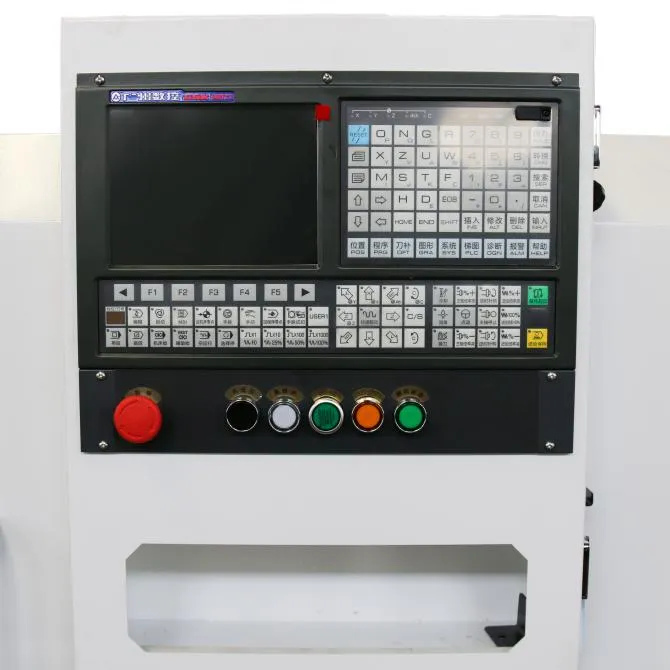

CNC JUHTMISÜSTEEM

Standard: GSK 988TA kontrollerisüsteem.

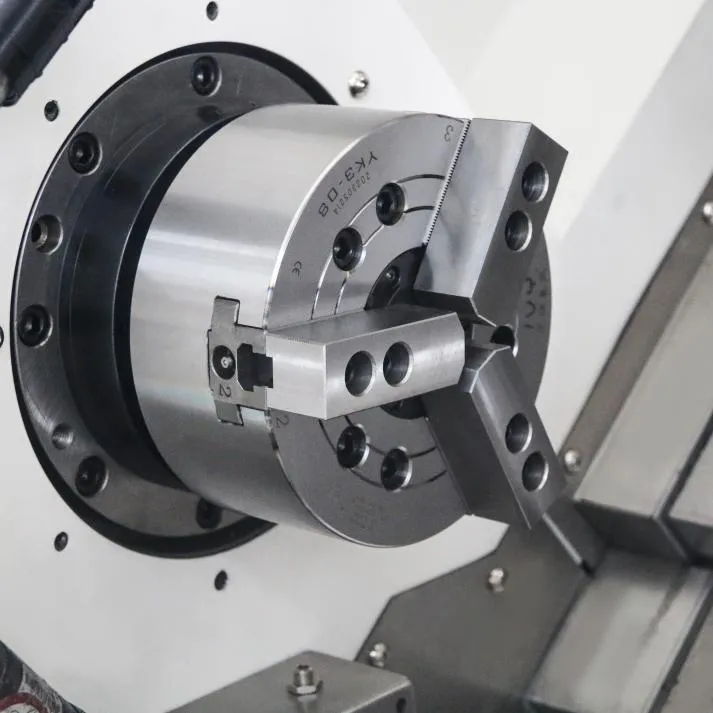

HÜDRLILINE PADRUN

1.Standard: A2-6 spindel 8-tollise õõnsa hüdraulilise padruniga.

SERVO TORN

Standardvarustuses 8-asendiline servotorn

MÄÄRSESÜSTEEM

HERGAutomaatne tsentraliseeritud määrimisseade .

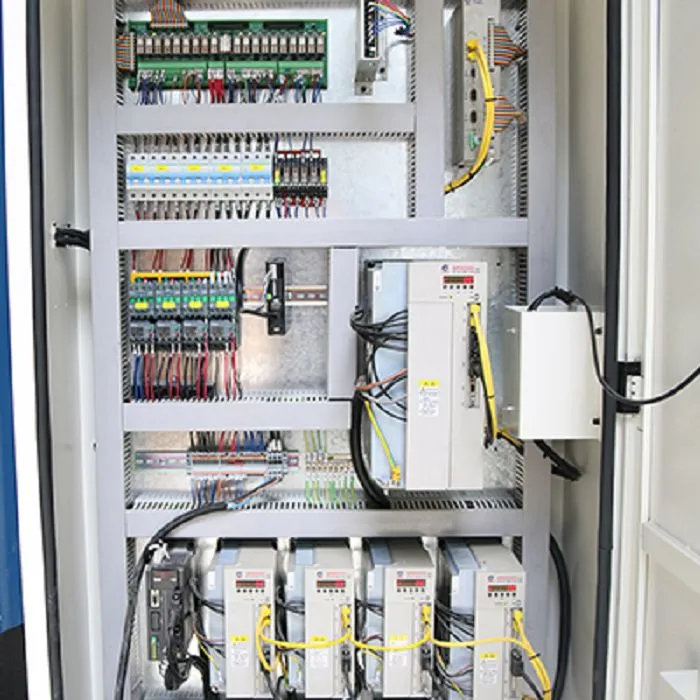

ELEKTRIKOMPONENDID

StandardneSchneiderelektrilised komponendid.

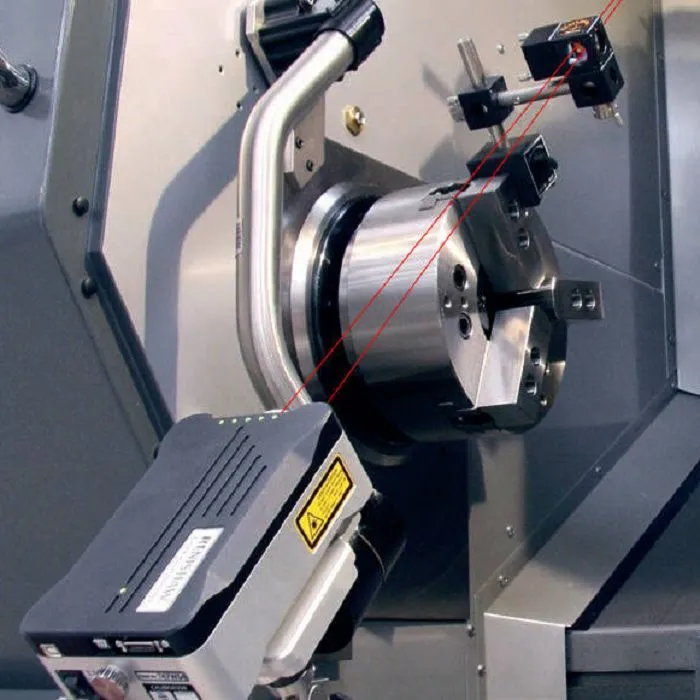

TESTIMINE

Iga masin läbisRenishaw laserinterferomeetri testimine

Rakenduse stsenaariumid

01/

Raskemasinate komponentide töötlemine:Laialdane kasutamine järgmiste suurte ja raskete mehaaniliste osade valmistamisel: suured võllid, hammasratta toorik, laagrihülss, ehitusmasinate šassii ning kaevandusseadmete ja inseneriseadmete osa. TCK80-l on väga tugev struktuur, suur kaal-kandevõime, piisavalt ruumi tooriku paigutamiseks ja muudeks toiminguteks, mis sobib kõrge-tugevate terasmaterjalide (nt raskete masinaosade) töötlemiseks ning millel on stabiilne konstruktsioonitugevus ja mõõtmete täpsus.

02/

Autoosade masstootmine:Rakendatakse suuremahuliste-automaatsete osade, sh mootorite väntvõllide, jõuülekannete võllide, pidurikettade,{2}}rassii{2}} šassii komponentide jne suuremahuliste{0}}partiide töötlemisel. Kõrge täpsus, kiire tööriistavahetus, kõrge laastude eemaldamise määr, et tagada toote ühtlane kvaliteet ja autotööstuse rangetele kvaliteedistandarditele vastamine. Selle tugev võimekus rasketes{5}}rakendustes vastab suure hulga madalate{6}}autode osade nõuetele.

03/

Lennundus ja täppissuur{0}}osade töötlemine:Lennundus- ja kosmosetarvikute, sealhulgas lennuki mootoriosade, hüdrauliliste liitmike ja suure täpsusega instrumentide komponentide jne töötlemiseks. Sellel on kõrge-täpse positsioneerimisvõime, stabiilne töö, saab hakkama keeruliste kõverate toorikutega; Selle hea pinnaviimistlus ja täpne mõõtmete reguleerimine vastavad kõrgete -hinnatud-lennunduse lisakomponentide või muude tööstusharude täpse tootmise kvaliteedinõuetele.

04/

Suuremahulised-vormitarvikud ja kohandatud töötlemine:Sobib suurte vormitarvikute, sealhulgas vormivõllide, vormihülside ja juhtsiinide töötlemiseks; sobib ka suhteliselt keerukate mitte-standardsete suurte osade (nt tööstuslike pumpade silindripead või klapikomponendid jne, laevaosad jne) väikeseks -partiiks kohandatud töötlemiseks. Paindlik programmeerimine automaatse tööoleku saavutamiseks, mis suudab toime tulla mitmesuguste olukordadega; kiire töötlemiskiirus ja parem töötlemise kvaliteet.

05/

Suured täppistootmise töökojad ja rasketööstuse ettevõtted:Sobib suuremahulistele-täppistootjatele ja rasketööstustele, mis teostavad arvukalt täpseid või äärmiselt nõudlikke treimistöid. Selle intelligentne automatiseerimise jõudlus, rauaviilide kiire puhastamine ja kompaktne disain parandavad üldist tootmise efektiivsust ja vähendavad tööjõukulusid.

KKK

K: Millised on treipingi CNC TCK80 peamised spetsifikatsioonid?

V: Maksimaalne pöördenurk üle voodi on 800 mm ja maksimaalne lõikepikkus on 800{5}}3000 mm (valikuline). Spindli kiiruste vahemik on 30–1500 p/min (sammude{6}}vaba kiiruse reguleerimine), X/Z-telje asendi täpsus ± 0,01 mm, korduva positsioneerimise viga ±0,006 mm piires. Spindli auk läbimõõduga 105 mm (valikuline) või 130 mm; Padruni ava suurus on 12 tolli (saadaval on hüdrauliline padrun). X/Z-telje käik on lõikepikkuse vahemikus 300mm/1000-3000mm; netokaal 6000–10000 kg ;peamootori võimsus 15 -18.5 kW.

K: Millised on TCK80 CNC kaldtreiri eelised?

V: Peamised eelised on järgmised: kõikumine-üle-voodikauguse, koormus-kandevõime ja mootori võimsus; TCK80-l on suur kiik-üle-voodi (800 mm) ja ka suur spindli-ava suurus (105 mm); Olemas ka võimsamad mootorid (15~18,5kw v). Selle suurem netokaal ja parem jäikus on silmapaistvamad omadused; see suudab töödelda massiivseid toorikuid; See keskendub keskmise suurusega täppisosade töötlemisele.

K: Milliseid metallmaterjale saab sellega töödelda ja kas see saab hakkama keerukate kõverate pindadega ja mitme -keermega osadega?

V: See on võimeline töötlema erinevaid metallmaterjale, nagu süsinikteras, roostevaba teras, alumiiniumisulamid, pronks, malm, -raud, kõrgekvaliteetne legeerteras jne. Jah, see on varustatud suure jõudlusega-CNC-süsteemiga ja 12-jaama servoga-, mis suudab toota{{}, ring-ja-punkt või parabool-lineaarne interpolatsioon, et töödelda erinevaid kõveraid pindu, ekstsentrilisi auke ja mitme keermega komponente, nagu meetermõõdustik, imperiaal, mõõtühikud või samm.

K: Milliseid{0}}müügijärgseid teenuseid pakutakse ja milline on garantiiaeg?

V: Garantiiaeg on 12 kuud; spindlile, mootorile, CNC-süsteemile ja tornile kehtib 18-kuuline garantii. Pakume ööpäevaringset--onlain-tehnilist tuge, videote tõrkeotsingut, originaalvaruosade tarnimist, tasuta kohapealseid toimimis- ja programmeerimiskoolitusteenuseid. Pakutakse ühekordset-kohapealset hooldusteenust.

K: Kas see sobib rasketööstuse ettevõtetele ja millised on võimsusnõuded?

V: Jah, selle suurepäraseid omadusi – suurt raskust, suurt täpsust ja tõhusust saab kasutada suurtes-täpsetes-tootmisettevõtetes ja rasketööstuse töökodades. Toitepinge 380V / 50Hz, sobib paljude tööstuslike töökodade toiteallikateks. 15/18,5 kW suure võimsusega-primaarmootoril on piisavalt tugev pöördemoment ja võimsus, et tagada stabiilne, katkematu üliraske{10}}pööramisvõime, mis on mõeldud pikaajaliseks kasutamiseks suures{11}}rasketööstuses.
