Shandong TaoFong CNC Machine Tool Co., Ltd. on Hiinas üks juhtivaid metallist tornifreespinkide tootjaid ja tarnijaid ning toetab ka kohandatud teenust. Tere tulemast ostma meie tehasest kvaliteetset metallist torniga freespinki. Saadaval on hea teenindus ja mõistlik hind.

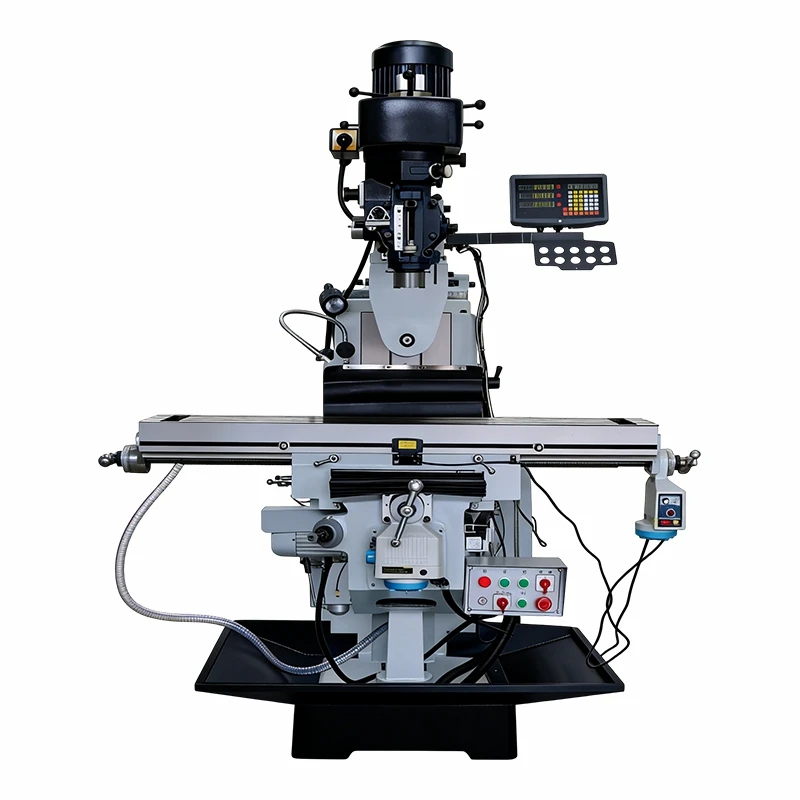

Metalltorniga freespink X6330 on suure jõudlusega tööstusliku kvaliteediga vertikaalse torniga põlvetüüpi freesseade, mis integreerib käsitsi, mehaanilise etteande ja valikuliselt toite{2}}toite ning sisaldab ka digitaalset juhtimisfunktsiooni. , sellel on täiustatud torni struktuur, suur tööala, kõrge jäikus; lahendada tööstusprobleeme, mis on seotud väikese revolverveski piiratud kandevõimega, aeglase töötlemiskiirusega ja ebastabiilse tööga raskete-metallide lõikamistööde tegemisel. Mõeldud paljude tüüpiliste metallide (nt süsinikteras, roostevaba teras, alumiiniumisulamid, pronks jne) töötlemiseks, pakkudes stabiilseid, tõhusaid ja täpseid töötlemislahendusi väikestele- kuni -keskmise suurusega metalli-töökodadele, valuvormide{10}tootmisettevõtetele, riistvaratööstusele, autoosade valmistamise üksustele, autoosade valmistamise rajatistele.

Toote eelised

Täiendatud tornistruktuur ja paindlik mitme nurga{0}}töötlus

X6330 kasutab optimaalsemat tüüpi spindliga-mehhanismi; seetõttu. Tornipea pöörlemisulatus on horisontaalselt mõlemas suunas ±90 kraadi ja see on 45 kraadi võrra kallutatud mõlemas suunas eest või tagant, ilma et peaks-tööd{6}}asenduma. Torniga konstruktsioon mahutab korraga mitu tööriista kõigi tööobjektide laadimiseks ühe toiminguga; seetõttu tühjeneb koormus ka sel korral vaid ühe toiminguga. Taiwani -valmistatud SCM-21 freespead ja NSK P4 laagrit kasutatakse suure pöörlemisjäikuse ja kulumisvastase jõudluse tagamiseks; Spindli koonus on saadaval kas R8 või ISO 40, spindli maksimaalse käiguga 127 mm.

Täiustatud jäikus ja stabiilne raske{0}}lõikus

Tuginedes tugevale-veojõulisele konstruktsioonile, kasutatakse X6330 voodis, töölauas ja kolonnis pärast kunstlikku vanandamist malmist materjali, et eemaldada sisemised pinged ning saavutada head jäikus- ja vibratsioonivastased omadused-. Teljed y ja z-kasutavad kasti-juhikuid, täpsemalt telje x- ristsabajuhikuid; Töölauda ja juhtsiine on töödeldud üli-kõrge heli-karastusega (kõvadus üle 50 HRC) ja peene{10}}lihvimisega, et pikendada nende kasutusiga ja säilitada kõrget täpsust. 305 x 1370 mm töölaua maksimaalne kandevõime on 400 kg, mis on suurem kui X6325 oma; see mahutab ilma deformeerumiseta suuri metallist detaile,{16}}nt väikseid vormialuseid ja autoosade tarvikuid.

Mitu-töörežiimi ja kõrge töötlusefektiivsus

Tööpink X6330 toetab nii mehaanilist-kui ka jõulist liikumisrežiimi, mis tagab täpse positsioneerimise ja suure kiiruse. Sellel on X/Y/Z-teljeline käsitsi ja mehaaniline söötur, see suudab teostada kolme-astmelist automaatset sulguri etteannet kiirusega 0,04/0,08/0,15 mm/r ja võimaldab kiiret liikumisfunktsiooni, et lühendada töötlemata aega. Süsteemi konstruktsioonis on saadaval 3,75 kW kõrgsurvepump ja jahutid, mis tagavad ühtlase soojusjaotuse erinevate rakenduste vahel stabiilse tööoleku reguleerimise mehhanismide abil. Spindli kiirusvahemikuga 65–4500 r/min (astmeteta reguleerimine 16 astmega sagedusel 50 Hz), sobib erinevateks töötingimusteks, metallide lõikamiseks ja lõikamiseks.{18}

Mitmekülgne konfiguratsioon ja kulu{0}}efektiivne metallitöötlemine

Võrreldes mitme -teljega töötlemiskeskuse ja suurte-tornfreesidega on X6330 alginvesteeringu- ja kasutuskulud 50% madalamad; seetõttu sobib see kõige paremini väikestele- kuni keskmise suurusega-metalli-töötlemisettevõtetele. Toetab mitmeid metalli-töötlemisfunktsioone, nagu tasapinnaline-freesimine, soone-freesimine, hammasratta{11}}lõikamine, aukude{12}}puurimine ja puurimine; Kohaldatav laias valikus Meta Work{13}}tükkide töötlemisel. Valikulised lisatarvikud on kolmemõõtmelised kaugusandurid (DRO), toiteallikad, jagamistööriistad, pöörlevad töö-detailide hoidikud, õhutõmbevarras jne, mis võivad metalli töötlemise rakendusala laiendada. Automaatne-tsentraalne määrdesüsteem masina oluliste komponentide kaitsmiseks, minimeerides sellega hoolduskulusid ja parandades vastupidavust.

Toote peamised tehnilised parameetrid

SPETSIFIKATSIOONID	Ühikud	X6325
Tabeli suurus	mm	1370*305
Lauareisid	mm	810/380/400
T-pesa(arv{0}}laius*kõrgus)	-	3-16*65
Spindli koonus	-	R8 (opt.lSO40)
Horisontaalne spindli koonus	-	ISO40
Spindli kiiruste vahemik (sammud)	p/min	50 HZ: 65–4500, 60 HZ: 80–5440 (16) (opt. (muutuv) 65–4000)
Horisontaalne spindli pöörlemissageduse vahemik (sammud)	p/min	45-1350 (12)
Spindli liikumine	mm	127
Horisontaalse spindli nina ja laua pinna vaheline kaugus	mm	50-450
Spindli telje ja laua pinna vaheline kaugus	mm	0-400
Peamine mootori võimsus	kw	2.2(V)/3(H)
Pea pööramine (vasakul - paremale)	o	±90 kraadi
Pea pööramine (ees - taga)	o	±45 kraadi
Masina kaal	kg	1850
Üldmõõt (PLK)	mm	155016502250

Masina standardsed üksikasjad

TAIWAN TURRETMILLINGHEAD

Taiwani tornfreespea saab pöörata 45' (ees-taga), pöörata 90' (vasakule-paremale).

TÖÖTAV

Ultra-heli summutamine
täppislihvimise ja kraapimise juhend

X/Y AXISAUTO FEED

X/Y-telje automaatne etteanne, Z-telje elektriline tõstmine
parandada töötlemisaega
See on valikuline, vajab lisatasu

3 TELG

3-teljeline digitaalne näit on valikuline
vaja lisatasu.

MEHAANILINE MÄÄRIMINE

Standardne mehaaniline määrimine,

Elektrilise pumba määrimine on valikuline,

Vaja lisatasu

KUULUSED ELEKTRID

Standard koos

Saadaval kuulus elektriline Schneider $ Delixi

Rakenduse stsenaariumid

01/

Keskmise{0}}suurusega vormide tootmine:Kasutatakse laialdaselt väikeste - kuni -keskmise suurusega- metallvormide töötlemiseks, sealhulgas peamiselt sissepritse-vormi-sisedetailide, vormi-soonte osade ja teatud tüüpi miniatuursete komponentide töötlemiseks vormis. Torniga konstruktsiooni ja mitme nurga{8}}võimalusega X6330 versiooniuuendus võimaldab kiiresti töödelda keerulisi vormiõõnsusi ja kaldpindu, et vähendada sekundaarset töötlemist ning parandada vormide tootmise tõhusust ja täpsust.

02/

Autoosade töötlemine:Kasutatakse metallist autoosade tarvikute, näiteks mootoriklambrite, käigukasti komponentide ja šassii tarvikute töötlemisel. Sellel on piisav jäikus ja tugev lõikevõime-to-lõikamiseks, et töödelda kõrge-tugevaid metallmaterjale; See võib tagada selle seadmega töödeldud autoosade suuruse täpsuse ja struktuuri mehaanilised omadused.

03/

Riistvara ja täppismetallikomponentide tootmine:Väikeste hammasrataste, spline-võllide, instrumentide tarvikute ja metallklambrite jms töötlemine täppismetallmaterjalides. X6330-l on Realize kõrge täpsus, mitu-protsessi korraga tagavad pinnaviimistluse nõuete ja mõõtmete täitmise sellises olukorras komponentide töötlemisel.

04/

Väike{0}}partii kohandatud metallitöötlemine:Sobib metallosade, nt kohandatud kinnitusdetailide, robootikakomponentide ja erikujuliste -kujuliste metallosade väikeseks-partiiks-mitmepalgiliseks kohandatud töötlemiseks. Torni struktuur ja mitmekülgsus võivad vastata kohandatud töötlemise erinevatele nõuetele; Tööriistade muutmise ja{4}}seadistuste sageduse vähendamine, et parandada lühiajaliste partiide{5}}tootmisvõimsust.

05/

Tööstuslikud metallitöötlemise töökojad:Sobib mõnele väikesele- kuni keskmise suurusega-töökojale, kus sageli töödeldakse metalle, sh osade mehaaniline töötlemine, metallide dekoratiivosade tootmine ja seadmete remonditööd. Kompaktne suurus: 1550 × 1650 × 2250 mm; Madala hinnaga ja hõlpsasti kasutatav sobib töökodadesse, kus on piiratud ruumi- ja eelarvevajadus ning raske{6}}metalli lõikamine, millel on ka suurem jäikus.

KKK

K: Millised on metalli turret freespingi X6330 peamised spetsifikatsioonid?

V: Töölaua suurus: 305x1370mm; Spindli pöörlemiskiirus: 65-4500 p/min; Positsioneerimise täpsus<±0.01 mm; . Spindle Taper: R8 (optional ISO 40) and spindle travel is 127 mm. The X/Y/Z axis travel is 810/380/400mm respectively. Overall Dimensions: 1770×1600×2150 mm; Net Weight: 1850 kg; Primary motor Motor power input to 2.2 kw.

K: Mis vahe on X6330 ja eelmise X6325 tornfreespinki vahel?

V: Nende põhiomadused ja omadused on järgmised: töölaua suurus: maht on 1370*305 mm võrreldes X6325 omaga; Kandevõime-: kandevõime on suurem kui 350 kg; Jõudlusindeks: suure kiiruse vahemik ligikaudu -8 mm/s ~ +24 mm/s. Sellel on tugevam kolmefaasiline asünkroonmootor, automaatne tsentraliseeritud määrdesüsteem ja muud funktsioonid;

K: K3: Milliseid metallmaterjale saab sellega töödelda ja kas see saab hakkama raskete{1}}metallide lõikamisega?

V: Süsinikteras, roostevaba teras, alumiiniumsulam, messing, malm jne töödeldakse tavaliselt sellega. Jah, selle suur suurus, tugev raskeveo{2}}mootor, vibratsioonivastane konstruktsioon, mis on stabiilne rasketes-metalli-lõikamisrakendustes ja paksust metallist plaat lõigatakse ilma deformatsioonita või vähenenud täpsusega.

K: Milliseid{0}}müügijärgseid teenuseid pakutakse ja milline on garantiiaeg?

V: Tavaline garantiiaeg on üks aasta; spindlil, töölaual ja mootoritel kehtib kahe{0}}aastane garantii. Pakume 24-tunnist veebipõhist tehnilist tuge, videoprobleemide lahendamist, originaalkomponentide kohaletoimetamist, tasuta veebipõhist kasutuskoolitust; Klientidele saab korraldada kohapealset hooldust ja muid tasulisi teenuseid. Osad saadetakse välja homme hommikul.

K: Kas see sobib väikestele-kuni-keskmistele töökodadele ja millised on võimsusnõuded?

V: Jah, selle kompaktsed mõõtmed on 1550 x 1650 x 2250 mm, mis sobivad keskmise suurusega{3}}töökodadele. Nõutav toiteallikas: AC 380 V / 50 Hz (tööstuslik standardpinge), põhimootori võimsus 2,2 kW, saab siduda paljude tööstuslike töökodadega stabiilseks pikaks -elueaks ja rasketeks{9}} metallist töölauaks kasutamiseks.
